液氯鶴管
日期：2018-07-18 / 人氣：3901
液氯鶴管 — 顧名思義，是用做液氯裝卸作業的鶴管。
首先來了解一下什么是液氯，液氯為黃綠色的油狀液體，有毒，在15℃時比重為1.4256，在標準狀況下，沸點為-34.6℃，凝固點為-101.5℃。在水分存在下對鋼鐵有強烈腐蝕性。液氯為基本化工原料，可用于冶金、紡織、造紙等工業，并且是合成鹽酸、聚氯乙烯、塑料、農藥的原料。用高壓鋼瓶包裝，凈重500kg、1000kg；槽車罐裝，凈重25噸左右/罐。貯于陰涼干燥通風處，防火、防曬、防熱。
由上可見，液氯為腐蝕性有毒介質，需要采用特殊的裝車鶴管進行裝卸操作，通常鶴管型號為AL1512，字母AL代表陸用液體裝卸臂，第一位數字1代表頂部裝卸，第二位數字5代表液相管的旋轉接頭數量為5，第三位數字1代表氣相管形式為上接式，第四位數字2代表液相管形式為下接式。
液氯鶴管參數：
- 設計壓力：2.5MPa；試驗壓力：3.75MPa
- 設計溫度：-35℃～+60℃
- 輸送介質：液氯
- 接管法蘭標準：HG20592-97
- 公稱尺寸：液相：PN2.5 DN50 ; 氣相：PN2.5 DN50
- 接車形式：法蘭

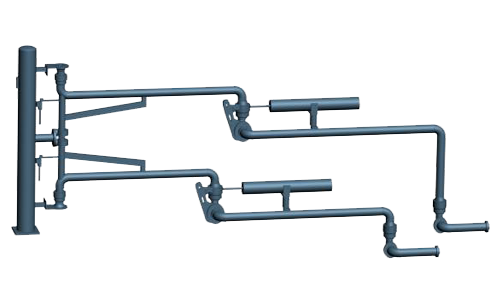

液氯鶴管主要結構：
- 立柱：起支撐作用，承受臂展開時的翻轉力矩
- 旋轉接頭：由轉動件及密封件等組成，主要用于連接液體裝卸臂的不同組件作相對旋轉的并能承受荷載的部件
- 內臂：用于連接輸送管道，并與外臂連接的部件
- 外臂：可在水平面和垂直面的范圍內轉動，主要用于裝卸臂同槽車、槽船調整對接工作位置的部件
- 平衡器：用于平衡外臂轉動力矩的部件
- 球閥：手動控制裝卸開關
液氯鶴管主要材質：
- 管道：16Mn；
- 球閥：襯四氟
- 旋轉接頭：外圈30CrMo或45鋼，內圈16Mn
- 主密封圈：PTFE，不銹鋼骨架
