一．概述

不銹鋼浮盤是一種通過浮力使之隨儲罐液面升降而升降的覆蓋在液面上的節能環保設備。為減少儲罐內介質揮發，降低損耗節約能源，保護環境，在儲罐內增設本內浮盤。儲罐通過安裝浮盤密封儲存的介質、降低介質溫度達到節約能源，保護環境的作用。此設備廣泛運用于全國各地石油化工單位、中石化中石油各大石油公司與煉油廠、港口碼頭、交通、電廠及部隊后勤部門。

二．不銹鋼浮盤的結構特點

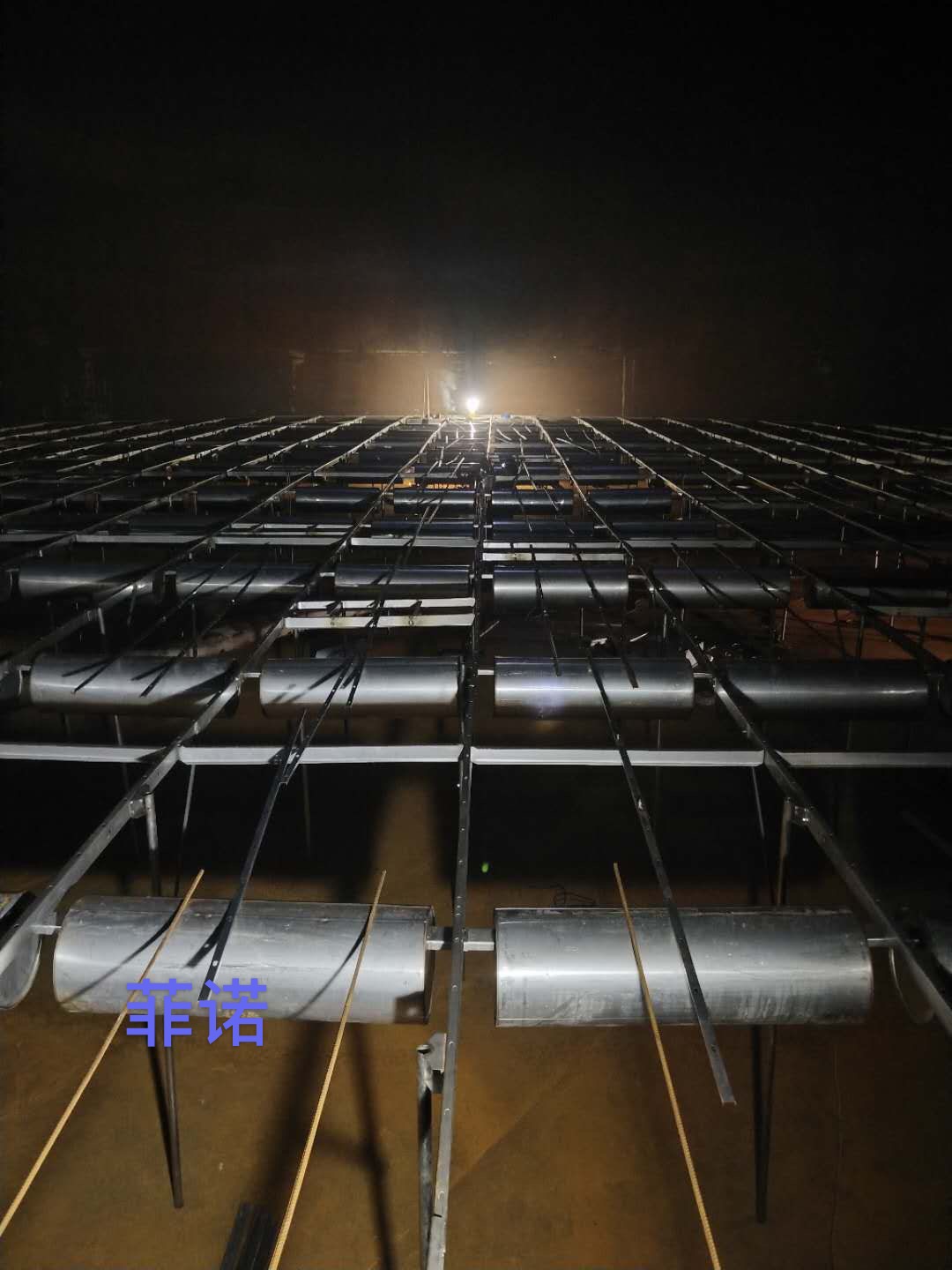

特有的蛛網狀六邊形結構，不銹鋼浮盤采用了特有的蛛網狀六邊形結構，與傳統浮盤材料總量相同時，其結構強高，穩定性好。尺寸多浮子分布，增強可靠性。浮子數量多，在浮盤上分布均勻，避免了因個別浮子泄露造成整個浮盤傾斜、卡盤現象，增強了浮盤的可靠性。采用小尺寸的浮子，使浮子與面板之間的距離小，骨架下端在液面以下，因而骨架與骨架之間分割液面，使液面形成許多小氣室。小氣室對運動中產生的液面波動有較好的阻尼作用，吸收運動時產生的沖擊，確保運動平穩。外圈浮子集中分布，保證密封運動可靠、平穩。不銹鋼浮盤采用了獨特的浮子布置形式。其中，在外圈、沿稠邊密封附件，均勻設置多個浮子，使密封帶與罐壁之間產生的摩擦力，同時也增強了密封帶附近的結構剛度，從而保證了浮盤密封帶的運動安全，不出現卡盤現像?？谕馊Ω∽蛹蟹植?，保證密封運動可靠、平穩。不銹鋼浮盤采用了獨特的浮子布置形式。其中，在外圈、沿周邊密封附件，均勻設置多個浮子，使密封帶與罐壁之間產生的摩擦力，同時也增強了密封帶附近的結構剛度，從而保證了浮盤密封帶的運動安全，不出現卡盤現像。



三．原理

采用特制鋁管作為浮子管。不銹鋼浮盤采用了特制的鋁合金管，無縱向焊縫，減少了泄露的可能性。節能效果明顯，降耗率可達98%。有效地減少了介質的揮發量，降耗率達98%，使用安全，減少了污染。儲罐利用率高，由于油氣空間小，一般低于90%，整個結構只有300mm厚，增加了儲罐的儲存利用率?？诎惭b簡易、迅速、維修成本低。浮盤安裝用螺栓鏈接，無須焊接；零部件實現模具化、標準化生產，互換性好。
